    Класс HolePunchFillingCommand
    В этом разделе
    Заполняет незаполненные отверстия (заполняет белый круг внутри дырокола черным цветом) на изображении.

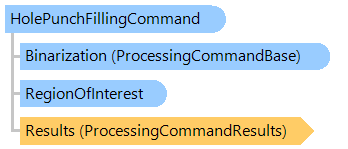

    Объектная модель
    ProcessingCommandBase RegionOfInterest ProcessingCommandResults HolePunchFillingCommand
    Синтаксис
    Ремарки

    Алгоритм класса обнаруживает дырочки в 4 областях исходного изображения: 1. Прямоугольник в левой части исходного изображения: point=(0; 0), width=sourceImageWith*ScanAreaWidth, height=sourceImageHeight.
    2. Прямоугольник в правой части исходного изображения: point=(sourceImageWith-sourceImageWith*ScanAreaWidth ; 0), width=sourceImageWith*ScanAreaWidth, height=sourceImageHeight.
    3. Прямоугольник в верхней части исходного изображения: point=(0; 0), width=sourceImageWith, height=sourceImageHeight*ScanAreaHeight.
    4. Прямоугольник в нижней части исходного изображения: point=(0; sourceImageHeight-sourceImageHeight*ScanAreaHeight), width=sourceImageWith, height=sourceImageHeight*ScanAreaHeight.

    Вот a "хорошая" последовательность операций обработки изображения документа.:

    1. Инвертировать перевернутое изображение (AutoInvertCommand)
    2. Очистить границу изображения (BorderClearCommand)
    3. Удалить полутона из изображения (HalftoneRemovalCommand)
    4. Устранение перекоса изображения (DeskewCommand)
    5. Заполнение незаполненных дыроконов из изображения (HolePunchFillingCommand)
    6. Удалить дыроколы из изображения (HolePunchRemovalCommand)
    7. Удалить линии из изображения (LineRemovalCommand)
    8. Инвертировать инвертированные текстовые области на изображении (AutoTextInvertCommand)
    9. Очистить изображение (DespeckleCommand)
    10. Удалить границу изображения (BorderRemovalCommand)

    Свойство RegionOfInterest можно использовать для указания интересующей области для этой команды.

    Пример

    Вот C#/VB.NET код, который демонстрирует, как загрузить изображение документа с диска, подготовить изображение документа для распознавания и сохранить результат в новый файл изображения.


    Class DocumentCommandsExample
        Public Sub ProcessImage()
            ' [ do not forget to set your image file path here! ]
            ' create an image collection
            Using images As New Vintasoft.Imaging.ImageCollection()
                ' add image to the image collection
                images.Add("Flower.jpg")
                Try
                    Try
                        ' for each image in image collection
                        For Each image As Vintasoft.Imaging.VintasoftImage In images
                            ' invert an image if image is inverted
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.AutoInvertCommand(), image)

                            ' clear noise on a border of the image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.BorderClearCommand(), image)

                            ' remove halftone from the image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.HalftoneRemovalCommand(), image)

                            ' detect the correct orientation of the image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.DeskewCommand(), image)

                            ' remove hole punches on image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.HolePunchRemovalCommand(), image)

                            ' remove tables on image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.LineRemovalCommand(Vintasoft.Imaging.ImageProcessing.LinesType.Tables), image)

                            ' invert inverted text regions on an image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.AutoTextInvertCommand(), image)

                            ' remove noise from the image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.DespeckleCommand(), image)

                            ' remove border around the image
                            ExecuteCommand(New Vintasoft.Imaging.ImageProcessing.Document.BorderRemovalCommand(), image)
                        Next
                    Catch ex As Vintasoft.Imaging.ImageProcessing.ImageProcessingException
                        ' show error message
                        System.Windows.Forms.MessageBox.Show(ex.Message)
                        Return
                    End Try

                    ' save the processed image collection to a new TIFF file
                    images.SaveSync("processed-image.tif")
                Finally
                    images.ClearAndDisposeItems()
                End Try
            End Using
        End Sub

        Private Sub ExecuteCommand(command As Vintasoft.Imaging.ImageProcessing.ProcessingCommandBase, image As Vintasoft.Imaging.VintasoftImage)
            ' subscribe to the progress event of command
            AddHandler command.Progress, New System.EventHandler(Of Vintasoft.Imaging.ImageProcessing.ImageProcessingProgressEventArgs)(AddressOf command_Progress)

            ' execute the command
            command.ExecuteInPlace(image)

            ' unsubscribe from the progress event of command
            RemoveHandler command.Progress, New System.EventHandler(Of Vintasoft.Imaging.ImageProcessing.ImageProcessingProgressEventArgs)(AddressOf command_Progress)
        End Sub

        Private Sub command_Progress(sender As Object, e As Vintasoft.Imaging.ImageProcessing.ImageProcessingProgressEventArgs)
            ' update progress info using e.Progress property
            ' ...

            ' cancel execution of command using e.Cancel property if necessary
            ' ...
        End Sub
    End Class



    class DocumentCommandsExample
    {
        public void ProcessImage()
        {
            // [ do not forget to set your image file path here! ]
            // create an image collection
            using (Vintasoft.Imaging.ImageCollection images = new Vintasoft.Imaging.ImageCollection())
            {
                // add image to the image collection
                images.Add("Flower.jpg");
                try
                {
                    try
                    {
                        // for each image in image collection
                        foreach (Vintasoft.Imaging.VintasoftImage image in images)
                        {
                            // invert an image if image is inverted
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.AutoInvertCommand(), image);

                            // clear noise on a border of the image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.BorderClearCommand(), image);

                            // remove halftone from the image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.HalftoneRemovalCommand(), image);

                            // detect the correct orientation of the image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.DeskewCommand(), image);

                            // remove hole punches on image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.HolePunchRemovalCommand(), image);

                            // remove tables on image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.LineRemovalCommand(
                                    Vintasoft.Imaging.ImageProcessing.LinesType.Tables),
                                image);

                            // invert inverted text regions on an image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.AutoTextInvertCommand(), image);

                            // remove noise from the image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.DespeckleCommand(), image);

                            // remove border around the image
                            ExecuteCommand(
                                new Vintasoft.Imaging.ImageProcessing.Document.BorderRemovalCommand(), image);
                        }
                    }
                    catch (Vintasoft.Imaging.ImageProcessing.ImageProcessingException ex)
                    {
                        // show error message
                        System.Windows.Forms.MessageBox.Show(ex.Message);
                        return;
                    }

                    // save the processed image collection to a new TIFF file
                    images.SaveSync("processed-image.tif");
                }
                finally
                {
                    images.ClearAndDisposeItems();
                }
            }
        }

        void ExecuteCommand(
            Vintasoft.Imaging.ImageProcessing.ProcessingCommandBase command,
            Vintasoft.Imaging.VintasoftImage image)
        {
            // subscribe to the progress event of command
            command.Progress +=
                new System.EventHandler<Vintasoft.Imaging.ImageProcessing.ImageProcessingProgressEventArgs>(command_Progress);

            // execute the command
            command.ExecuteInPlace(image);

            // unsubscribe from the progress event of command
            command.Progress -=
                new System.EventHandler<Vintasoft.Imaging.ImageProcessing.ImageProcessingProgressEventArgs>(command_Progress);
        }

        void command_Progress(object sender, Vintasoft.Imaging.ImageProcessing.ImageProcessingProgressEventArgs e)
        {
            // update progress info using e.Progress property
            // ...

            // cancel execution of command using e.Cancel property if necessary
            // ...
        }
    }



    Иерархия наследования

    System.Object
       Vintasoft.Imaging.ImageProcessing.ProcessingCommandBase
          Vintasoft.Imaging.ImageProcessing.ProcessingCommandWithRegion
             Vintasoft.Imaging.ImageProcessing.Document.HolePunchFillingCommand

    Требования

    Целевые платформы: .NET 8; .NET 7; .NET 6; .NET Framework 4.8, 4.7, 4.6, 4.5, 4.0, 3.5
